Actuadores de cadena de servicio pesado
Actuadores de cadena de servicio pesado
Hoja de especificaciones
Descripción

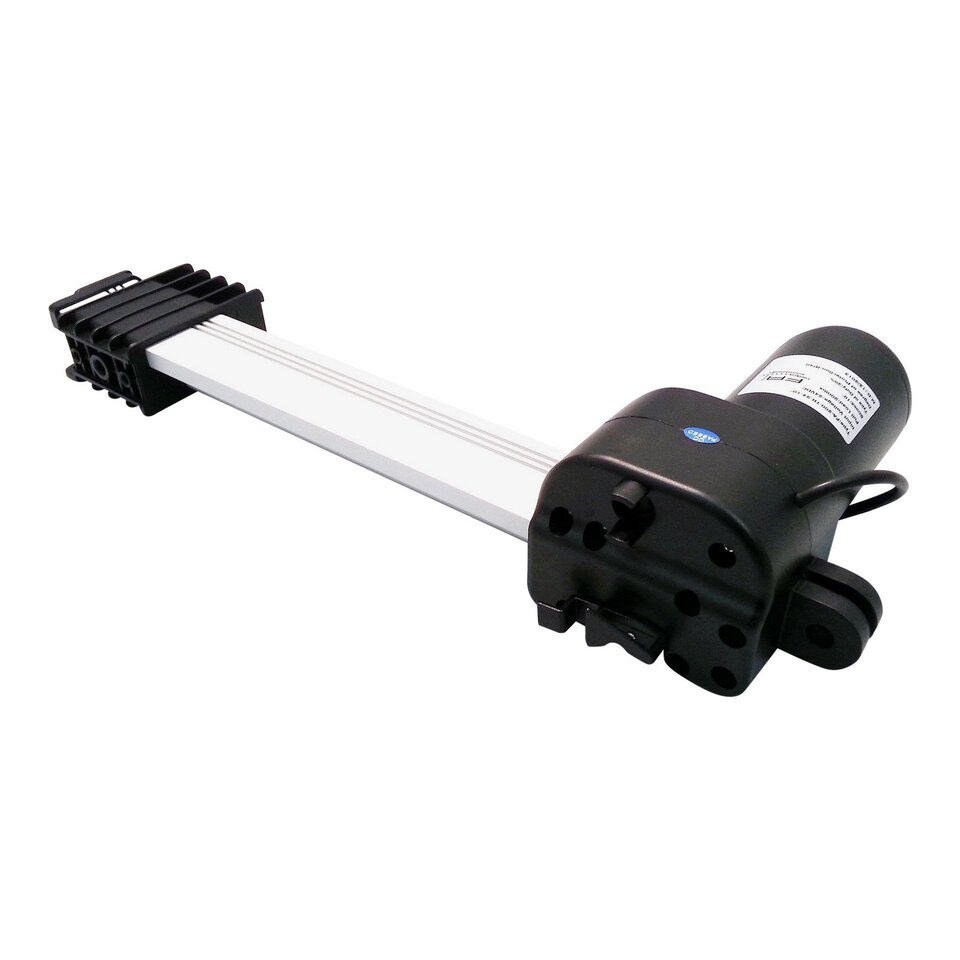

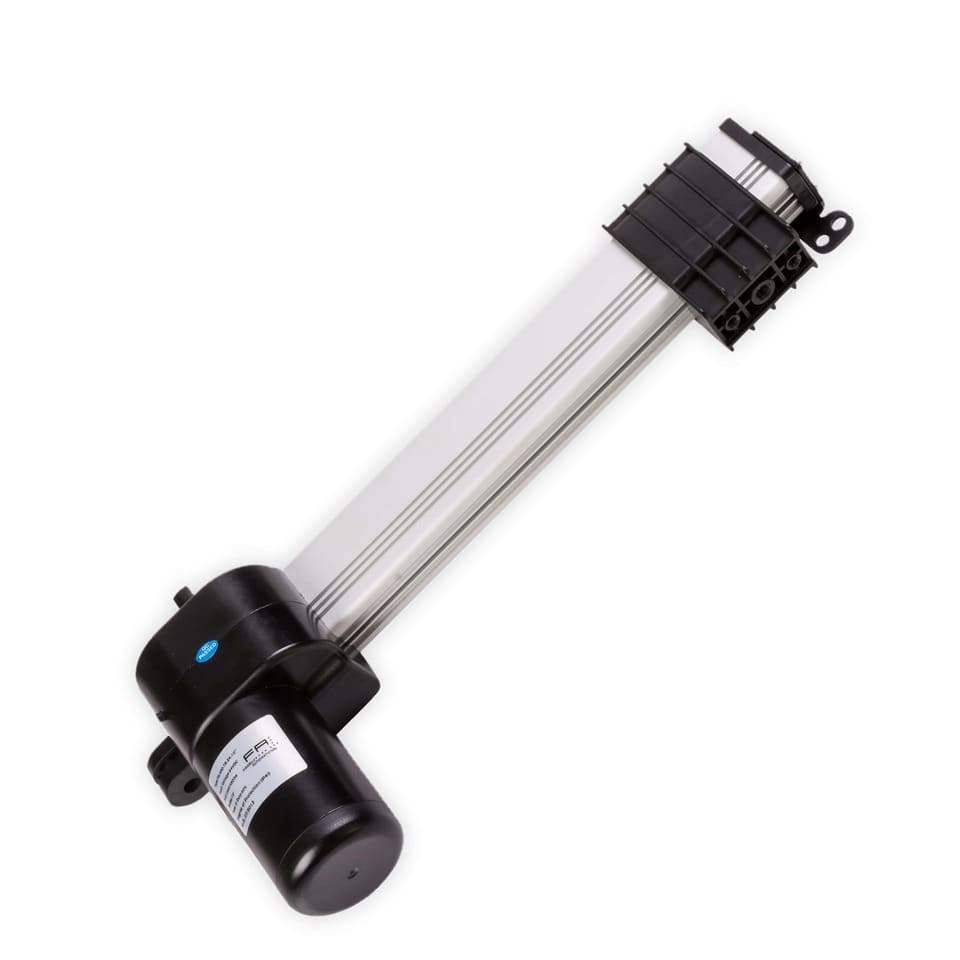

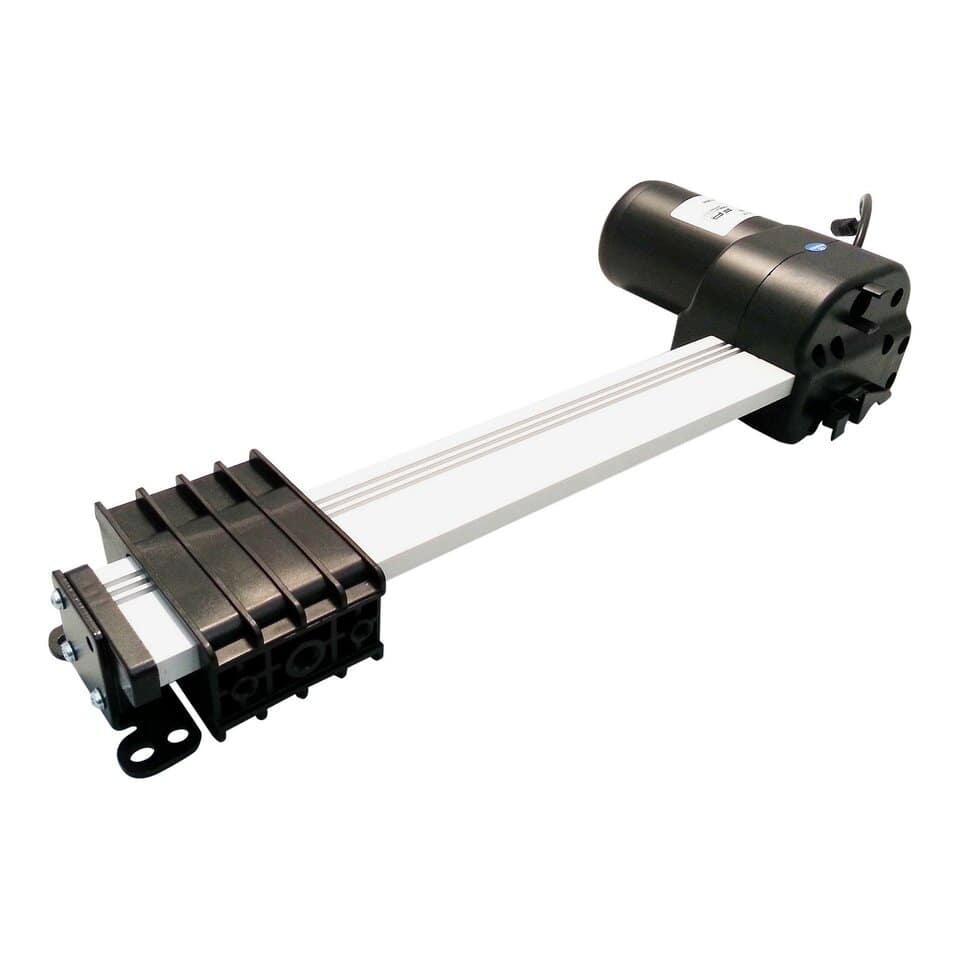

Actuadores de cadena de servicio pesado con muchas opciones de carrera y controlador. Estos actuadores tienen un carro deslizante que se desplaza hacia arriba y hacia abajo del cuerpo principal; los soportes permiten que los elementos se adjunten a este carro. Todas las unidades de actuador de oruga de servicio pesado vienen con una fuente de alimentación y un controlador cableado momentáneo para su conveniencia.
Los actuadores de pista ofrecidos por Firgelli Automations fueron desarrollados para llenar un vacío esencial en el mercado de actuadores lineales. Algunas aplicaciones requieren un actuador con una longitud cerrada muy pequeña mientras se mantiene una carrera larga; En esta situación, no se pueden utilizar actuadores de varilla convencionales, ya que requieren una carcasa larga para alojar el eje cuando se retrae. Los actuadores de pista cuentan con un bloque que se desliza a lo largo de la unidad, lo que ofrece flexibilidad de aplicación.
El montaje es posible en tres lados del bloque móvil y Firgelli Automations ofrece Soportes de montaje MB5para ayudar con los archivos adjuntos. Al igual que con todos los actuadores lineales que ofrece Firgelli Automations, la línea de actuadores de oruga de servicio pesado presenta interruptores de límite internos preconfigurados de fábrica, materiales de alta calidad que brindan una calidad de construcción de primer nivel, un funcionamiento suave y silencioso a solo 5db sobre los niveles de ruido ambiental y opciones de montaje versátiles en ambos extremos: un soporte de horquilla y un soporte que gira en intervalos de 90 grados le permiten montar el actuador como desee.

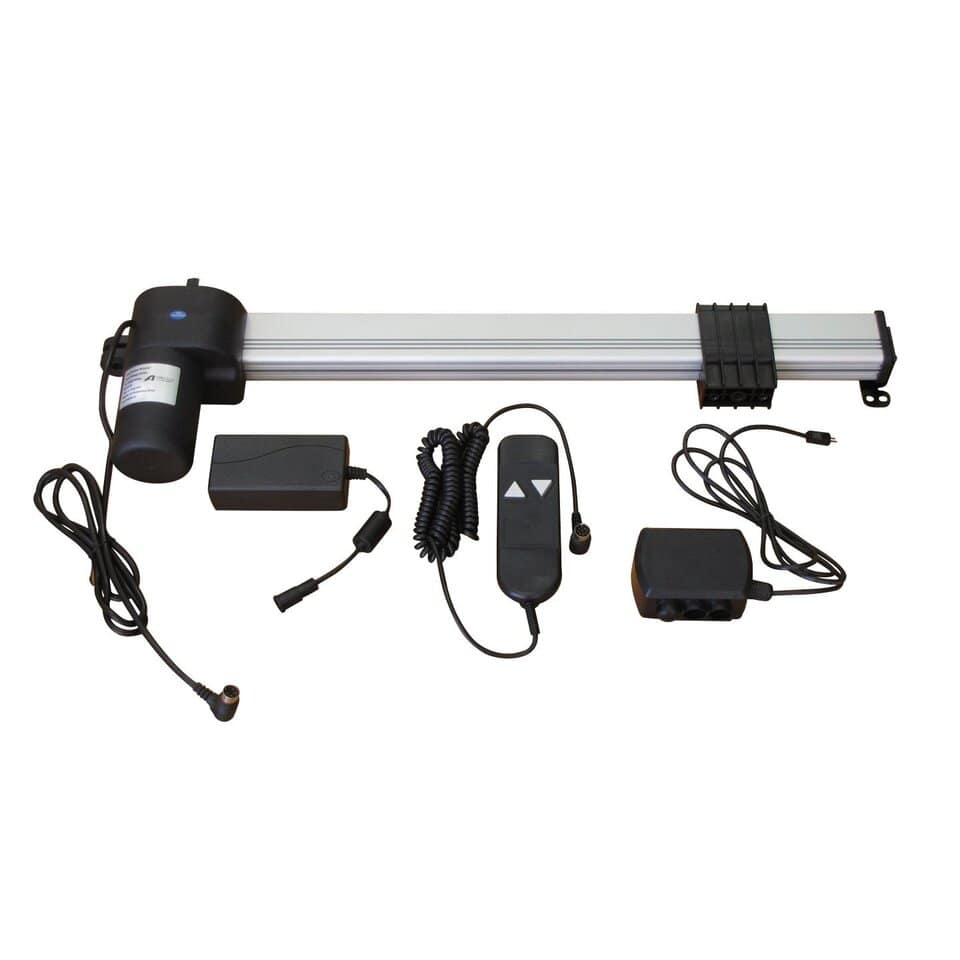

La línea de actuadores de cadenas de servicio pesado tiene dos variaciones, una unidad de fuerza de 200 lb y una unidad de fuerza de 400 lb. Ambos vienen como sistemas plug 'n' play con un control remoto con cable, un adaptador de corriente, una caja de control y el propio actuador. El adaptador de corriente es compatible con los enchufes de pared de América del Norte. Para una mayor flexibilidad en el control, consulte el Control remoto inalámbrico para actuadores de pistaque le permite controlar el actuador de riel de servicio pesado con un control remoto inalámbrico.
Especificaciones
| Modelo | FA-200-TR-24-XX | FA-450-TR-24-XX |
| Fuerza dinámica | 200 libras | 400 libras |
| Fuerza estática | 175 libras | 350 libras |
| Velocidad ("/ S) | 0,6 "(1,56" sin carga) | .15 "(.4" sin carga) |
| Ciclo de trabajo | 20% al 100% de carga, 50% al 25% de carga, 2 minutos encendido / 10 minutos apagado | |
| Clasificación del IP | 43 | |
| Entrada | 24 V CC | |
| Tubo principal | Aleación de aluminio | |
| Actual | 3 amperios a plena carga | |
| Temperatura operacional | -26 ° C / 65 ° C (-15 ° F / 150 °) | |
| Límite de cambio | Integrado (predeterminado de fábrica) | |
| Certificaciones de seguridad | CE, ROHS | |
| Agujeros de carro | Dos orificios centrales son M10. Cuatro orificios más pequeños son M5 | |
| Soportes) | MB5 | |
| Control inalámbrico | FA-TR-RF | |
| Carrera | Agujero a agujero | Peso | Archivos STEP |
| 10" | 18.5" | 10,4 libras | FA- (F) -TR-24-10 |
| 20" | 28.5" | 12 libras | FA- (F) -TR-24-20 |
| 30" | 38.5" | 14 libras | FA- (F) -TR-24-30 |
| 40" | 48.5" | 16,8 libras | FA- (F) -TR-24-40 |
| 50" | 58.5" | 19 libras | FA- (F) -TR-24-50 |
| 60" | 68.5" | 21,4 libras | FA- (F) -TR-24-60 |
Dibujos tecnicos
¿Busca un modelo 3D de este actuador? Visita el Página de recursosen la pestaña Archivos 3D.
Diagrama de cableado
Gráfico de rendimiento
