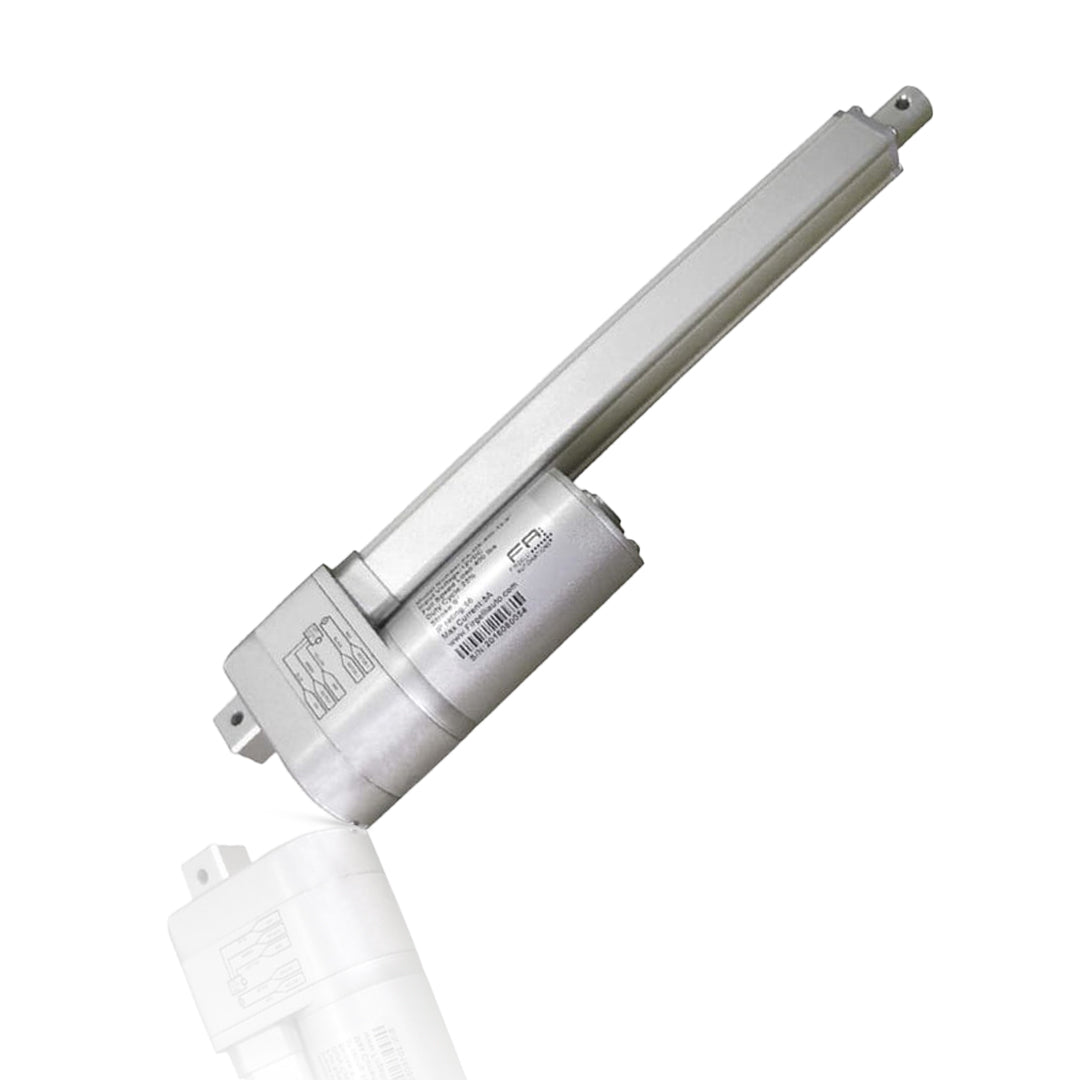

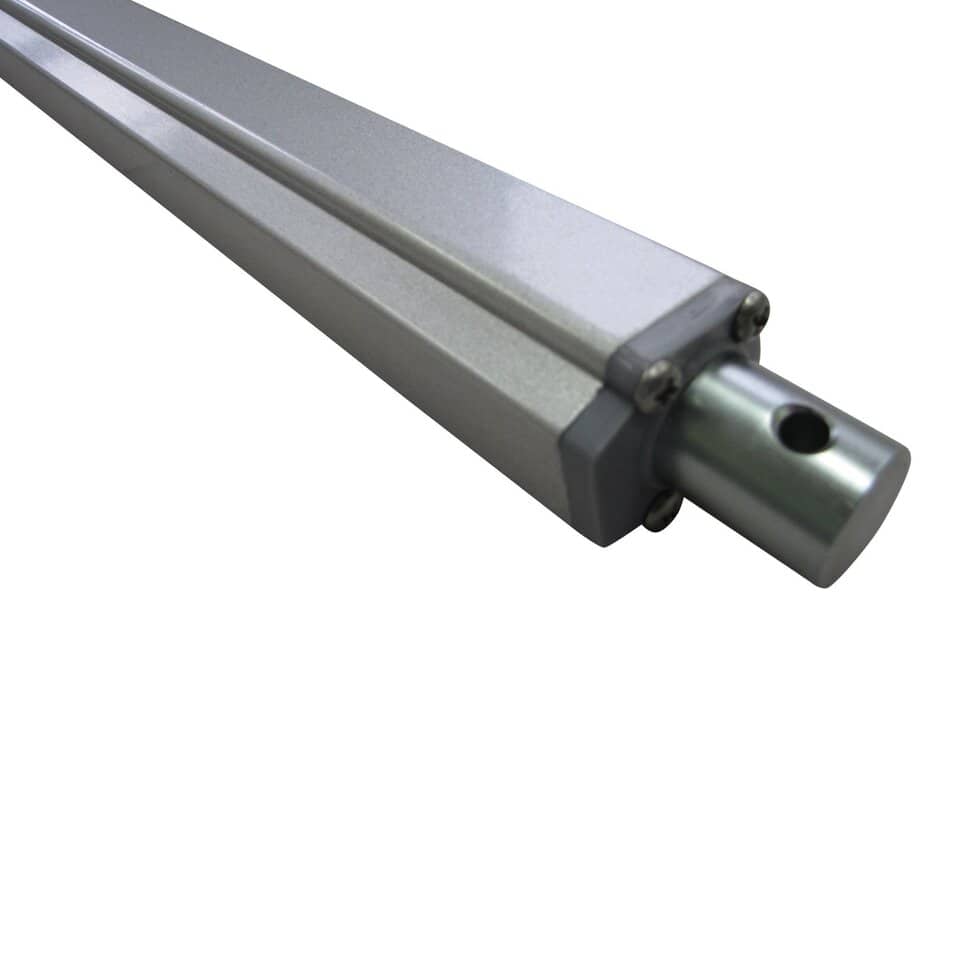

Optiese terugvoeraktuators

      Optiese terugvoeraktuators

      USD
      Model #
      Inset lewer
      Krag
      Beroerte lengte
      Quantity
      qty limit cart limit
      In Stock

      Add

      Warranty Plus

      Warranty Plus:
      Your product will be replaced (including free shipping) with a new one within 12 months of purchase, even if it is damaged due to improper wiring, incorrect usage, a problem in the electrical installation or any other circumstance.

      Standard Warranty:
      12 month warranty comes with every purchase. Covers malfunctions when it is used within the described conditions/limits.

       +8%

      Bulk Discount

      Bespaar op u bestelling wanneer u ons aktuators in groot volumes koop. Afslag word by die afhandeling bereken.

      Min. Quantity Discount
      11 20 % OFF
      31 25 % OFF
      50 30 % OFF
      200 40 % OFF

      Versendingskosteberaming

      Note: You must have items in your cart already before you can see the estimated costs to ship your cart. This shipping tool will estimate the total shipping cost for your entire basket.

      Beskrywing

      *** sal nie meer beskikbaar wees in 2024 ***

      As u die presiese posisionering van u aktuators moet ken, is die optiese terugvoerreeks wat u wil hê. Hierdie aktuator het 'n ingeboude optiese sensor wat terugvoer gee wanneer u dit nodig het. Die optiese terugvoer het geen ingeboude beheerder nie, maar bied wel enkelfase-pulse as 'n terugvoersein wat in 'n eksterne beheerder kan ingevoer word, soos 'n Arduino

      Om tussen 2 en 4 gesinkroniseerde aktuators te beweeg, beveel ons ons toewyding aan Beheerbord FCB-1. 'N Video -tutoriaal oor hoe om hierdie produk te gebruik, is beskikbaar hier

      CAD -modelle van hierdie aktuator kan gevind word onder Hulpbronne/3D -lêers. Besoek die spesifikasies en tegniese tekeninge hieronder vir meer inligting of besoek ons Tutoriale bladsy Vir instruksies oor hoe om hierdie aktuator met skakelaars, afstandbeheer, spoedbeheerders en Arduino te gebruik.

      Kenmerke en Voordele

      • 10 putjie optiese enkodeerder skyf Vir die £ 200 en £ 400
      • 4 Geslaande optiese enkodeerderskyf vir die 35 pond eenhede
      • 20 pols/duim van die beroerte vir die 35 pond (+/- 5 pulse)
      • 100 pulse/duim stoke vir die 200 pond en £ 400 £
      • Interne limietskakelaars sluit die eenheid outomaties aan die einde van die beroerte af - dit beskerm u en u toerusting teen moontlike skade.
      • 'N Groot reeks Stoke -opsies as standaard: 1, 3, 4, 6, 9, 12, 18, 24 en 30 duim is beskikbaar - gee u meer buigsaamheid.
      • 3 kragopsies - 35 pond 200 pond en 400 pond vir groter buigsaamheid
      • Onderhoudvry - gee u meer vrye tyd om meer belangrike dinge te doen
      • Bykomstighede wat apart verkoop word, sluit in: Afstandbeheer - Skakelaars - Mikro-beheerders - Kragbronne
      • Veranderlike snelheidsbeheer - Gebruik FA-SC2 Om volle beheer oor spoed te hê
      • Werk perfek met Beheerbord FCB-1 Vir die uiteindelike in aktuatorbeheer

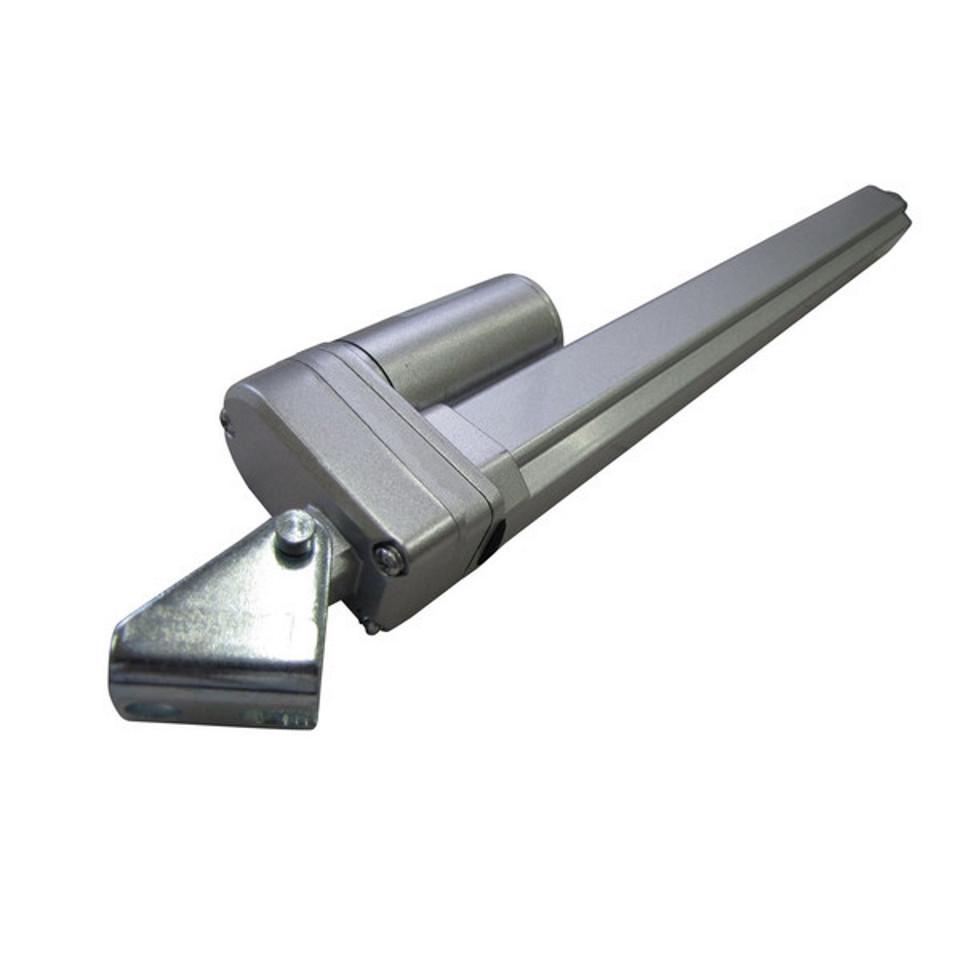

      Hakies

      Spesifikasies
      Model FA-OS-35-12- (x) FA-OS-240-12- (x) FA-OS-400-12- (x)
      Dinamiese krag 35 pond 200 pond 400 pond
      Statiese krag 200 pond 500 pond 800 pond
      Spoed ("/s) 2.0 .30 .30
      Rat verhouding 5:1 20:1 19:1
      Terugvoer Optiese sensor
      Terugvoerspanning 5V
      Sinchroniese vermoë Ja, met ons Sinkroniseringskontrolebord of 'n mikrobeheerder
      Dienssiklus 25%
      IP -gradering IP61
      Skroef tipe Aks
      Klankgradering 20 dB oor die omgewing
      Inset lewer 12v DC
      Maksimum trek 5 A
      Clevis einde 1/4 "deursnee
      Operasionele temperatuur -26 ° C/65 ° C (-15 ° F/150 °)
      Limiet skakelaar Ingeboude, nie-verstelbare (vooraf ingestelde fabriek)
      Veiligheidsertifikaat CE
      Draadlengte 2,5 voet
      Draadmeter Motordrade 18. Sensordrade 20
      Bracket (s)  MB1-P, MB10


      Tegniese tekeninge
      Optiese terugvoer 35 pond tegniese tekening Optiese terugvoer 200 pond tegniese tekening Optiese terugvoer 400 pond tegniese tekening
      Bedradingsdiagram

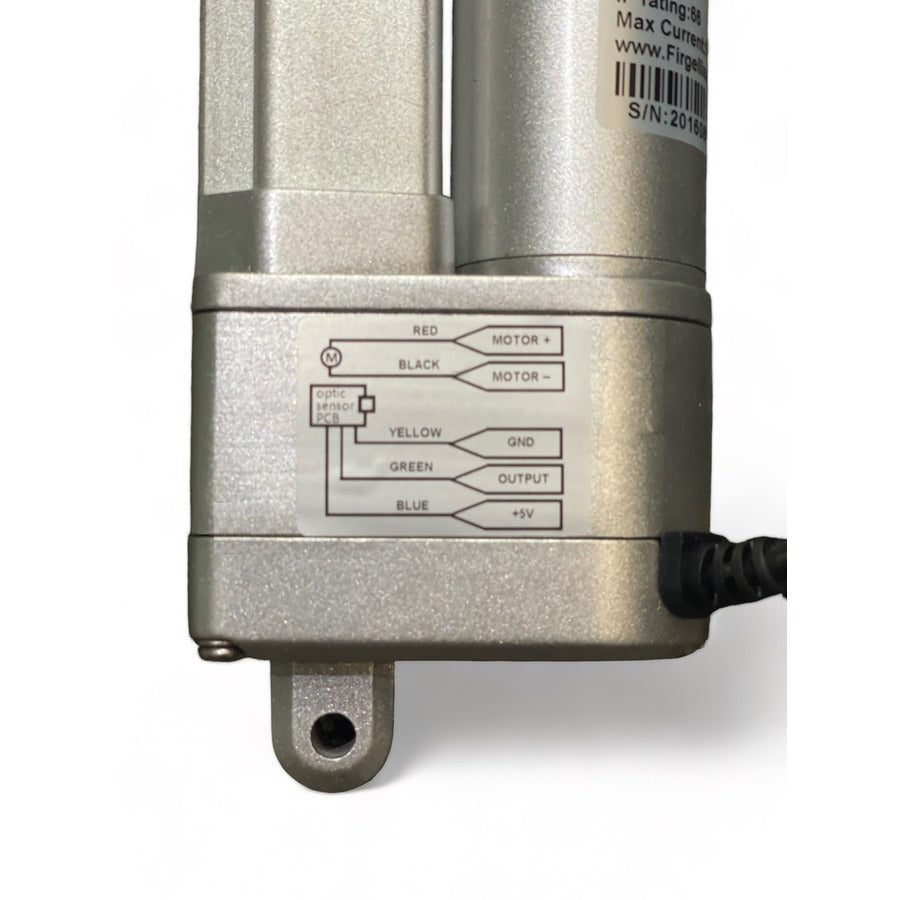

      Optiese sensorbedrading
      Prestasie -grafiek

      Optiese terugvoer lineêre aktuators FPRCE -kurwe grafieke

      Produkvideo

      Optiese terugvoer lineêre aktuatoroorsig


      Vergelyking Video

      Optical vs klassieke terugvoer lineêre aktuator -oorsig


      Omskakeling na kolomaktuator -video

      3D Model Downloads (. Step)

      35 pond en 240 pond krag

      400 pond krag

      Bedradingsdiagram

      Klik hier om ons bedradingsdiagramgenerator te sien om u te help om u aktuatorstelsel op te stel

      Bedradingsdiagramgenerator
      Onderrig

      Klik hier om ons tutoriaal te sien oor hoe om 'n Arduino op te stel met ons terugvoeraktuators.
