Scegliere l'alimentatore corretto per la propria applicazione

Per assicurarti di essere in grado di ottenere il massimo dai tuoi attuatori lineari, è fondamentale scegliere un alimentatore appropriato. Offriamo diversi alimentatori differenti; questo tutorial ha lo scopo di assisterti nella scelta di quello più adatto alle tue esigenze.

Opzioni di alimentazione

Comprensione dei requisiti di tensione

La maggior parte dei nostri attuatori lineari sono unità da 12V ad eccezione di alcune opzioni da 24V. Tutti gli alimentatori che offriamo sono classificati solo per 12V, quindi se si utilizza un attuatore a 24V sarà necessario procurarsi il proprio alimentatore da 24V. Supponendo che tu stia utilizzando 12V, vai al passaggio successivo per restringere le quattro opzioni sopra in base alla corrente richiesta.

Comprensione dei requisiti attuali

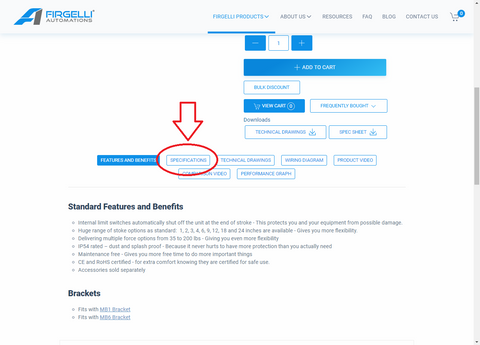

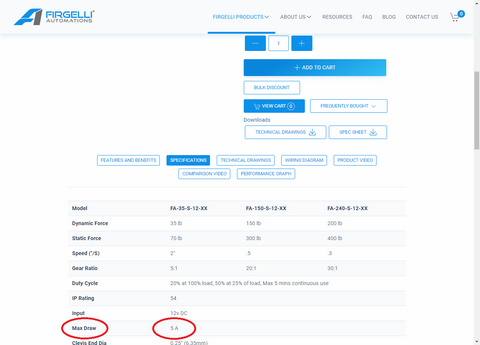

Per identificare la corrente richiesta del tuo alimentatore, devi prima conoscere l'assorbimento di corrente massimo del tuo attuatore (i). Come mostrato nelle immagini sottostanti, vai alla pagina dei tuoi prodotti, scorri verso il basso, fai clic sulla scheda "specifiche", registra il valore di "valutazione corrente massima". Nelle immagini sotto sto usando il attuatore lineare classico e il "massimo assorbimento di corrente" è di 5 amp:

Attuatore lineare classico

Specifiche dell'attuatore lineare



Max Draw

Ora moltiplica l'assorbimento di corrente massimo per il numero di attuatori che stai utilizzando per conoscere la corrente richiesta, ad esempio se dovessi usare tre attuatori classici richiederei un alimentatore 12V con una corrente nominale minima di 15A (3 * 5A = 15A ). Pertanto, in tali situazioni si consiglia di utilizzare Alimentazione da CA a CC 12V 30A o Alimentatore LED resistente all'acqua 12V 30A entrambi sicuri per pilotare fino a sei attuatori lineari 12V 5A.

Se stai guidando solo un singolo attuatore da 12V, ti consigliamo di utilizzare la batteria da 12 Volt CC o Adattatore di alimentazione CC 12V in quanto è un collegamento facile e diretto.

Batteria 12V o batteria per auto

Una batteria da 12V è una buona opzione per la prototipazione desktop o per applicazioni portatili. Tuttavia, ad eccezione di costumi la maggior parte delle applicazioni per attuatori lineari rimane nello stesso punto (ad es. apertura di una botola o di un portello). A causa della natura stazionaria della maggior parte dei progetti, generalmente sconsigliamo una batteria in quanto deve essere periodicamente ricaricata. Se stai utilizzando attuatori lineari nel tuo veicolo, puoi sicuramente utilizzare la batteria dell'auto da 12V.

Convertitore da parete 12V 5A AC a DC

Il Convertitore da parete 12V 5A AC a DC un semplice alimentatore "plug and play". Basta collegarlo direttamente alla presa a muro e fornirà 12V con una corrente massima di 5A. Data la limitazione di corrente è generalmente adatto per alimentare un solo attuatore lineare.

Alimentazione 12V 30A AC a DC

Il Alimentazione 12V 30A AC a DC è ottimo per fornire una corrente elevata, tuttavia attenzione, poiché si tratta di un alimentatore regolabile dall'utente, è intrinsecamente pericoloso e ha la capacità di ferire gravemente o uccidere. Non permettere ai bambini di usarlo e, una volta installato e acceso, assicurarsi che sia fuori dalla portata di bambini, animali domestici e adulti inconsapevoli. Anche se scollegati i condensatori interni mantengono la carica e possono causare danni fisici, non aprire mai l'unità.

Per utilizzare questo prodotto, selezionare prima la tensione di ingresso corretta (sul lato della custodia è presente un interruttore che può essere impostato su 110 V o 240 V). Quindi utilizzando un cavo di alimentazione, con i fili scoperti, effettuare i collegamenti seguenti.

Alimentazione elettrica

I pin "+ V" emetteranno 12V e "-V" sarà a GND (o 0V). Questo alimentatore può fornire fino a 30 ampere, sufficienti per un massimo di 6 attuatori lineari premium o classici. Si noti che non si dovrebbe mai modificare il cablaggio mentre l'alimentatore è collegato e i terminali a vite esposti rappresentano un serio rischio per chiunque sia incauto con questo alimentatore.

Resistente all'acqua 12V 30A AC a DC alimentazione

Il resistente all'acqua 12V 30A AC a DC alimentazione ha le stesse caratteristiche del prodotto di cui sopra, tuttavia essendo un case completamente sigillato è sia resistente all'acqua che un po 'più sicuro (anche se non del tutto privo di rischi). Collegare un cavo di alimentazione ai 3 fili esposti (GND, Neutro e Live) e isolare con un tubo termorestringente (assicurarsi che l'isolamento sia classificato per ben oltre 110 V). Dall'altro lato ci sono due coppie di uscite a 12V.
