Elevador para TV pop-up com montagem no piso TVL-180
Elevador para TV pop-up com montagem no piso TVL-180
Folha de especificações
Manual de instruções
Descrição

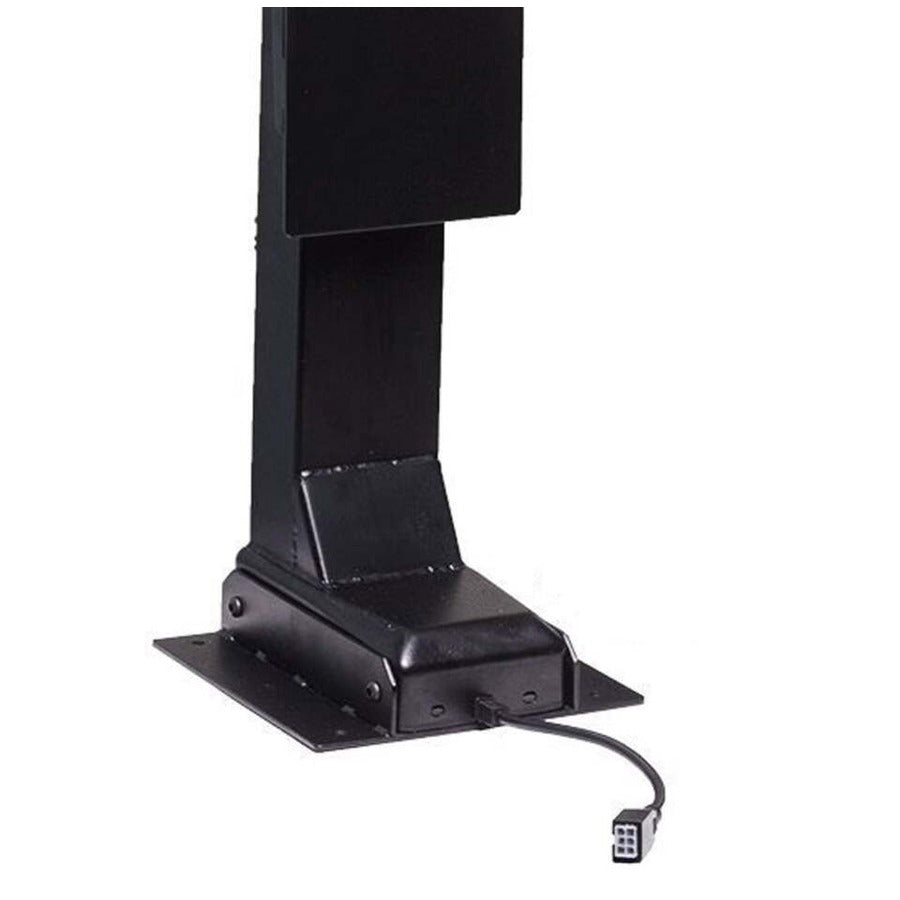

Este é um mecanismo de elevação de TV montado na base / piso. O suporte da base permite que você monte a unidade firmemente no solo ou na base de um gabinete.

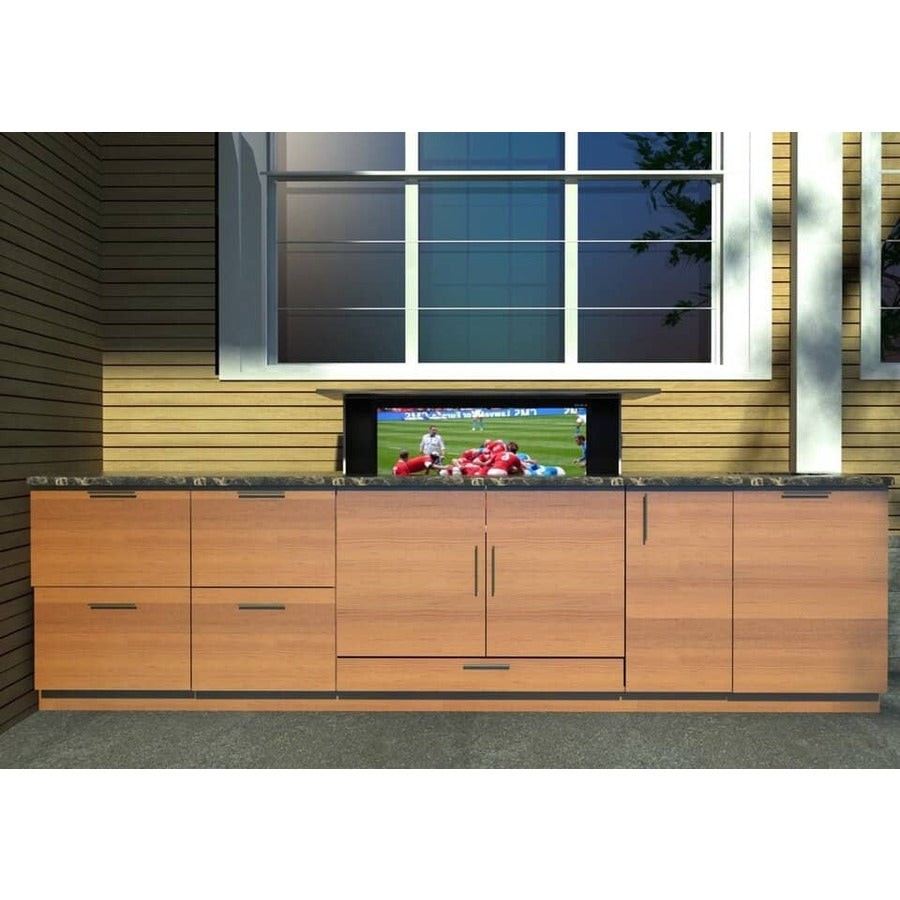

Nossos elevadores pop-up de TV são adequados para projetos de automação residencial, onde você gostaria de manter sua TV escondida, seja em um armário, parede ou atrás de algo. Eles são muito fáceis de instalar e incluem tudo de que você precisa para conectar sua TV.
O mecanismo de elevação da TV Pop-Up FIRGELLI pode ser encontrado em residências, iates, trailers, cozinhas, pátios, palcos, home theatre e muito mais em todo o mundo.
O desejo do nosso departamento de engenharia era criar algo que fosse silencioso o suficiente para não ser ouvido e pode caber nos lugares mais apertados para facilitar a instalação e operação. Devido a esta atenção meticulosa aos detalhes, o elevador FIRGELLI Pop-Up TV normalmente leva quinze minutos para instalar e funcionará a um sussurro de 5 decibéis acima dos níveis de som ambiente. Nossos clientes com inclinações mais técnicas gostam de construir gabinetes e obras de arte que incorporam o elevador para exibir suas televisões. Nossos clientes mais leais podem ser encontrados postando suas criações em muitos vídeos online, bem como em blogs ou instruções.
Em FIRGELLI, estamos bem cientes de que nem todos praticaram suas habilidades em carpintaria ou engenharia elétrica. Por esta razão, garantimos que os nossos produtos, especialmente os elevadores, são fáceis de utilizar e o mais simples de operação / instalação possível. Manuais de instruções fáceis de seguir estão incluídos em todos os nossos elevadores e fornecem todas as informações de que você precisa, desde a retirada da caixa até a instalação, e incluímos todas as dimensões necessárias para projetar gabinetes de ajuste personalizado.
Características e benefícios
- 135 libras Capacidade total de elevação
- Garantia 24 meses
- Vem com RF sem fio e controles remotos com fio
- Interruptores de limite internos desligam automaticamente a unidade no final do curso - Isso protege você e seu equipamento de possíveis danos.
- Memória programável - permite que você controle exatamente onde deseja que a TV pare a cada vez, automaticamente.
- Levanta qualquer tamanho de TV de 20 polegadas a 80 polegadas ou até 135 libras. peso - oferece mais flexibilidade.
- Stroke viaja 29 polegadas, 35 polegadas ou 39 polegadas - você seleciona o tamanho com base no tamanho da sua TV, ou a distância que você deseja que a TV apareça no visor.
- Monte seu PVR / DVD player, etc. nas barras de montagem - Incluídas.
- Placa de montagem da tampa do gabinete incluída (ajustável até 3 "verticalmente) - Monte a parte superior da tampa do gabinete ou placa de drywall neste suporte para tornar a TV invisível. Adiciona um mínimo de 1,25" à altura do elevador da TV quando estendida ou retraída.
- Para estilo de tampa de gabinete rebatível, use o acessório superior de rolo incluso. É aqui que a tampa do gabinete é articulada na parte de trás do gabinete e o suporte giratório simplesmente rola a tampa para cima e para trás. (Adiciona 1,35 "de altura ao elevador da TV)
- Pode ser usado de cabeça para baixo para derrubar um elevador de TV do teto
- Certificação CE e RoHS - para conforto extra, sabendo que são certificados para uso seguro.
- Nenhuma corrente exposta rastreia engrenagens ou tesouras - assista ao vídeo do produto, você nem consegue ver o mecanismo quando instalado.
- Extra silencioso, usa um sistema de acionamento de engrenagem sem-fim comumente conhecido como o sistema silencioso na indústria - Funciona a apenas 5 dB acima do ambiente
- Nenhuma instalação profissional necessária - não há necessidade de contratar um especialista, se você é capaz de instalar um suporte de parede de TV, então está qualificado para instalar esses elevadores de TV.
Esses elevadores de TV pop-up são muito populares em casas de luxo, iates, trailers, cozinhas modernas, pátios, palcos, home theatre e até mesmo usados em feiras para chamar a atenção extra para os produtos ou serviços dos clientes.
Para um elevador pop-up montado na parte traseira, nossa TVL-170 Series TV Lift.
Especificações
FA-TVL-180-30 | FA-TVL-180-36 | FA-TVL-180-40 | |
Derrame | 29 polegadas | 35 polegadas | 39 polegadas |
Comprimento retraído | 25,5 polegadas | 29,6 polegadas | 31,89 polegadas |
Comprimento Estendido | 54,5 polegadas | 64,6 polegadas | 70,89 polegadas |
Retirado Comprimento com suporte de rolo | 26,85 polegadas | 30,95 polegadas | 33,24 polegadas |
Comprimento prolongado com suporte de rolo | 55,85 polegadas | 65,95 polegadas | 72,24 polegadas |
Tamanhos de TV | 20 polegadas - 80 polegadas | ||
Tensão de entrada | 110 VAC | ||
Força | 135 libras | ||
Velocidade de Elevação | 1,2 polegadas / segundo (sem carga) | ||
Ciclo de Trabalho | 10%, máx. 2 min. uso contínuo | ||
Temp. De operação | + 5 ° C - + 40 ° C | ||
Proteção de sobrecarga | Construídas em | ||
Material | Aço Revestido a Pó | ||
Características adicionais | Altura Ajustável |
Desenhos técnicos

Para baixar o manual de instruções do elevador de TV FA-TVL-180, clique aqui
