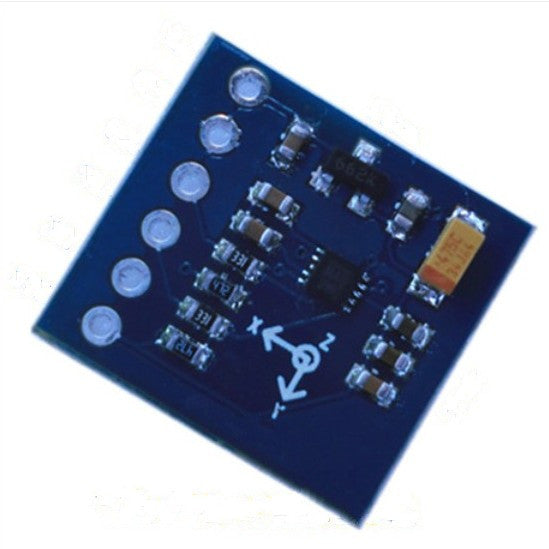

Il MAG3110 è un piccolo sensore magnetico digitale 3D a bassa potenza con un'ampia gamma dinamica per consentire il funzionamento in PCB con alti campi magnetici estranei. Il magnetometro MAG3110 misura le tre componenti del campo magnetico locale che saranno la somma del campo geomagnetico e del campo magnetico creato dai componenti sul circuito stampato.

Utilizzato in combinazione con un accelerometro a 3 assi, è possibile ottenere informazioni accurate sulla direzione della bussola indipendenti dall'orientamento. Il MAG3110 è dotato di un'interfaccia seriale I²C standard ed è in grado di misurare campi magnetici locali fino a 10 Gauss con velocità dati di uscita (ODR) fino a 80 Hz. Queste velocità dei dati di output corrispondono a intervalli di campionamento da 12 ms a diversi secondi. Il MAG3110 è disponibile in un pacchetto DFN in plastica ed è garantito per funzionare nell'intervallo di temperatura esteso da -40 °C a +85 °C.

Caratteristiche

• Tensione di alimentazione da 3,3 a 5,0 VDC
• Indirizzo I2C a 7 bit = 0x0E
• Gamma full scale ±1000 μT
• Sensibilità di 0,10 μT

Dimensioni: 16 mm x 17 mm
