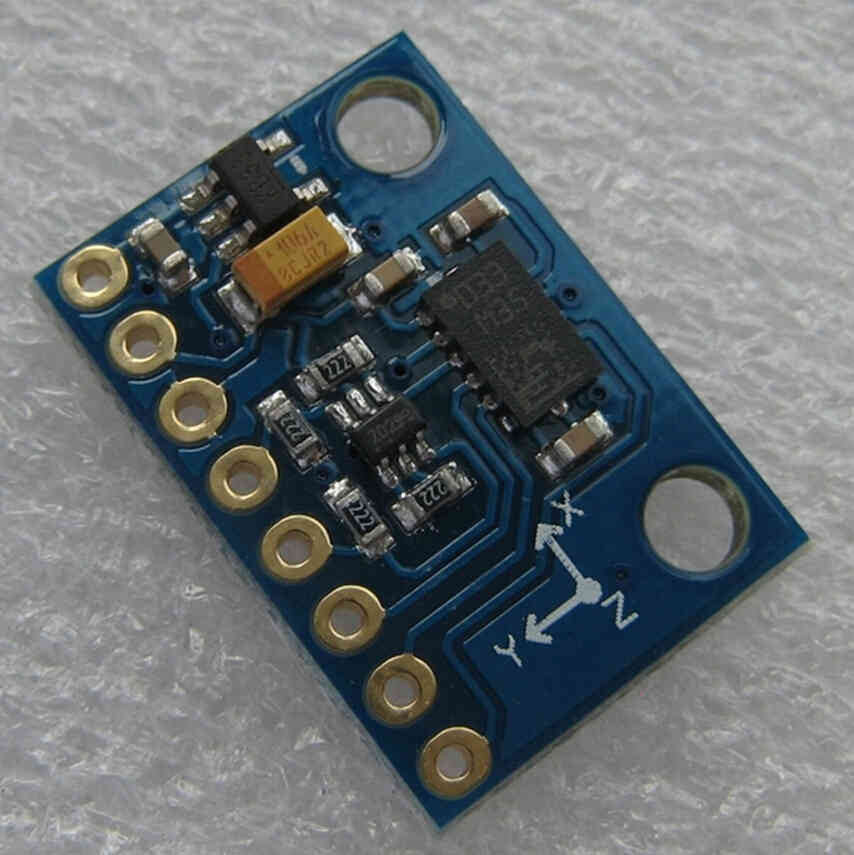

      Super High Precision di GY-511

      L'LSM303DLHC è un accelerometro digitale a 3 assi e un magnetometro a 3 assi con interfaccia I2C. Ha un campo di accelerazione su tutta la scala da ± 2g a ± 16g e un campo di campo magnetico a fondo scala da ± 1,3 a ± 8,1 Gauss. Tutti gli intervalli di fondo scala sono selezionabili dall'utente.

      Il modulo ha a bordo un regolatore di tensione a bassa caduta che prende l'alimentazione in ingresso nell'intervallo da 3,6 V a 6 V CC. La scheda ha due fori di montaggio. Tutti i 9 pin del modulo sono disposti su un'unica linea. L'interfaccia bus seriale I2C di LSM303DLHC supporta la modalità standard (100 KHz) e veloce (400 kHz).

      È più adatto per bussola con compensazione dell'inclinazione, quad-rotore e applicazioni robotiche. Per LSM303DLHC, esempio di interfaccia applicativa disponibile sulla base del microcontrollore ARM7 LPC2148. LSM303DLHC ha un esempio di applicazione basato sul microcontrollore ARM7 LPC2148.

      Caratteristiche

      Caratteristiche

      • Regolatore di tensione a bassa caduta da 3,3 V integrato con intervallo di ingresso da 3,6 V a 6 V.
      • Intervallo di tensione di alimentazione logica da 1,8 a 3,3 V. Il pin di alimentazione logica è accessibile tramite un'intestazione a 9 pin
      • 2 x fori di montaggio di M4
      • 3 assi del campo magnetico e 3 assi di accelerazione
      • Intervallo di fondo scala da ± 1,3 a ± 8,1 campo magnetico Gauss
      • ± 2g / ± 4g / ± 8g / ± 16g gamme di accelerazione a fondo scala selezionabili dall'utente
      • Uscita dati a 16 bit
      • Interfaccia seriale I2C
      • Modalità di spegnimento / modalità a basso consumo
      • 2 generatori di interrupt programmabili indipendenti per caduta libera e rilevamento del movimento
      • Sensore di temperatura integrato
      • Rilevamento dell'orientamento 6DOF

      Applicazioni

      • Robotica
      • Quadrotore
      • Bussola con compensazione dell'inclinazione
      • Rilevamento della posizione
      • Funzioni attivate dal movimento
      • Pedometro
      • Orientamento del display
