Connettori maschili/femmine avvolti in stile pH da 2,0 mm- Pin dritta

      Connettori maschili/femmine avvolti in stile pH da 2,0 mm- Pin dritta

      USD
      Model #
      Quantity
      qty limit cart limit
      In Stock

      Add

      Warranty Plus

      Warranty Plus:
      Your product will be replaced (including free shipping) with a new one within 12 months of purchase, even if it is damaged due to improper wiring, incorrect usage, a problem in the electrical installation or any other circumstance.

      Standard Warranty:
      12 month warranty comes with every purchase. Covers malfunctions when it is used within the described conditions/limits.

       +8%

      Shipping Cost Estimator

      Note: You must have items in your cart already before you can see the estimated costs to ship your cart. This shipping tool will estimate the total shipping cost for your entire basket.

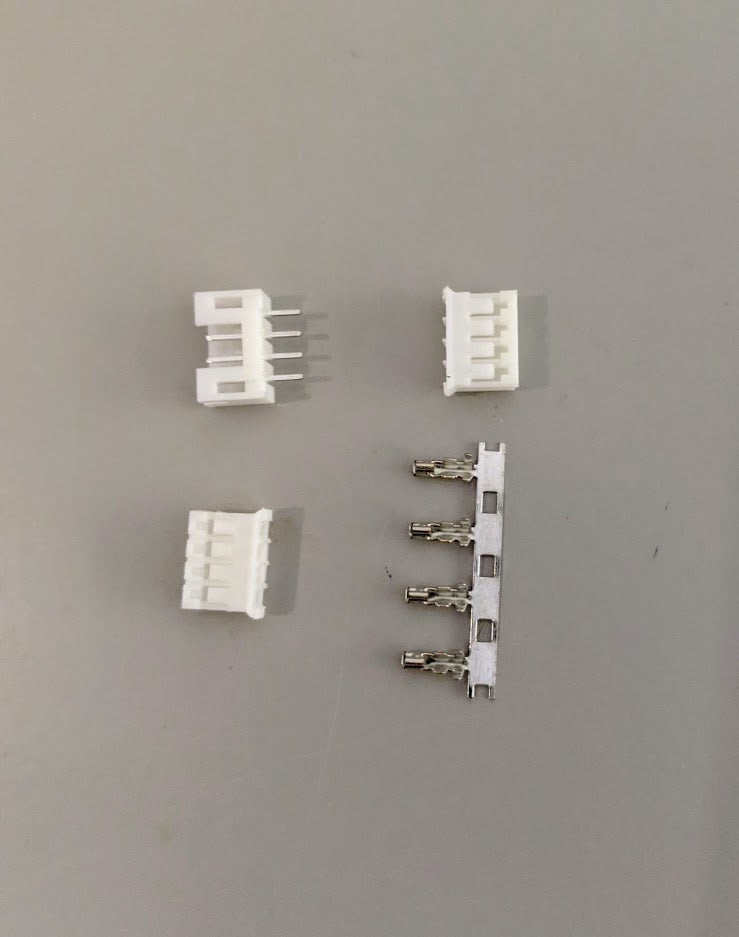

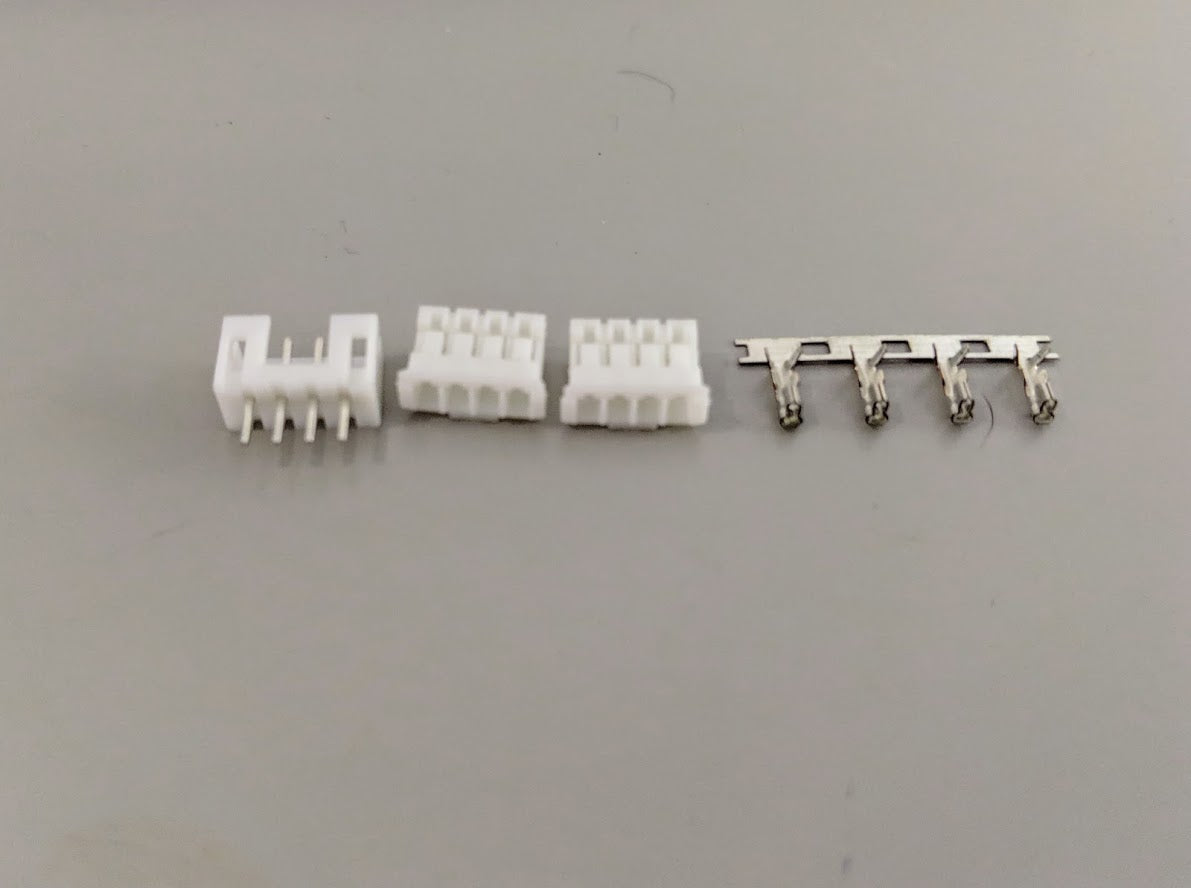

      Contenuti: Connettori maschili di dritta a 4 pin + connettori femminili + 4 terminali femminili

      Questi connettori di sostituzione in stile JST-PH da 2,0 mm in stile crimpabile non collegabili con cavi dritti si scatenano in modo sicuro e possono creare un cavo di alimentazione con filo non terminato. Sono molto comunemente usati su progetti elettronici.

      Sono connettori sottili a basso profilo 2,0 mm (.079 ") di 7,5 mm (.295") di altezza dopo il montaggio e 4,5 mm (.177 ") di larghezza. È progettato per soddisfare la domanda di alta densità Collegamento dei fili interni a circuiti stampati. È compatto, altamente affidabile e a basso costo.

      Caratteristiche

      Contatto affidabile

      Il contatto ha lunghe fossette vicino al centro per garantire una buona connessione in ogni momento, anche in condizioni di vibrazione e abuso meccanico, e se utilizzato con circuiti a bassa tensione e bassa corrente.

      Testa completamente avvolta

      L'intestazione completamente avvolta ha muri su tutti e quattro i lati per prevenire un collegamento improprio all'alloggiamento dell'accoppiamento e per prevenire le istruzioni di flusso e altri contaminanti.

      Meccanismo di conservazione del circuito stampato

      Il lato della saldatura dell'intestazione ha un meccanismo di ritenzione che gli impedisce di galleggiare durante la saldatura. Di conseguenza, l'intestazione può essere posizionata accuratamente.

      Specifiche
      • Valutazione corrente: 2A AC, DC (AWG #24)
      • Valutazione di tensione: 100 V AC, DC
      • Intervallo di temperatura: da -25 ° C a +85 ° C (incluso l'aumento della temperatura dell'applicazione della corrente elettrica)
      • Resistenza di contatto: valore iniziale/10 m Ω max. Dopo test ambientali/20 m ωmax.
      • Resistenza all'isolamento: 1.000 m ωmin.
      • Tensione di resistenza: 800 V AC/Minute
      • Filo applicabile: AWG #32 a #24
      • Spessore della scheda PC applicabile: da 0,8 a 1,6 mm (da .031 "a .063")

      Cavo del sensore a distanza affilato utilizzando il connettore in stile JST-ph

      Dimensioni

      Dimensioni

      UN B
      2.0 5.8
      4.0 7.8
      6.0 9.8
      8.0 11.8
      10.0 13.8


      Dimensioni

      UN B
      2.0 6.0
      4.0 8.0
      6.0 10.0
      8.0 12.0
      10.0 14.0
